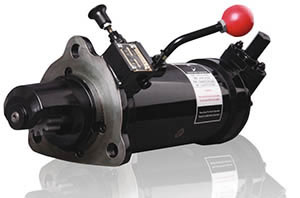

Démarreur à ressort

Introduction
Le démarreur à ressort utilise un moyen de stockage d'énergie. Le ressort est compressé manuellement et l'énergie est libérée rapidement au volant du moteur diesel pour démarrer le moteur. Il n'y a aucune consommation d'énergie ou d'émissions de pollution lors du procédé.

Monté sur le moteur diesel, le démarreur à ressort ne nécessite pas de batterie de stockage, de réservoir d'air compressé, d'actionneur hydraulique, de valeur de contrôle, de câble ou de tubes. Il utilise des agents anti usure pour une lubrification solide supérieure. Par conséquent, aucunes étincelles ou radiations n'apparaissent lors du fonctionnement. Ceci permet au démarreur à ressort d'être adéquat pour une utilisation lors d'occasions sensibles pour des étincelles ou pour des occasions difficiles lors de la mise en œuvre d'un entretien d'équipement.

Application
1. Utilisations industrielles générales
Le démarreur à ressort peut servir de système de démarrage de sauvegarde lorsqu'il est installé sur un groupe électrogène marin ou terrestre, sur une machine d'exploitation minière ainsi qu'une machine d'irrigation et de drainage agricole.

2. Environnement spécial
Ce type de démarreur automobile à ressort peut aussi servir dans les mines de charbon, les champs pétroliers ou les usines chimiques.

3. Conditions d'urgence
Le démarreur à ressort peut être utilisé comme équipement dans la lutte incendie, les bateaux de sauvetage ainsi que les équipements d'alimentation électrique et de drainage. Il est aussi utilisé pour des objectifs militaires.

Caractéristiques
1. Notre démarreur à ressort est capable de rencontrer les exigences d'un moteur diesel avec une cylindrée de 3 à 19 litres. Ce démarreur manuel peut s'adapter à différents environnements de travail, mais pour une utilisation lors de températures extrêmement basses, un appareil de démarrage auxiliaire est nécessaire.
2. L'installation de ce système de démarrage de moteur est en conformité avec la norme SAE.
3. La direction de bobinage de ce système de démarrage à ressort peut être ajustée pour atteindre un angle d'enroulement optimal.

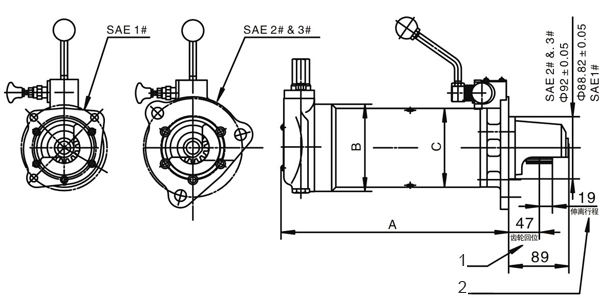

Schéma

1. Position initiale
2. Déplacement du pignon

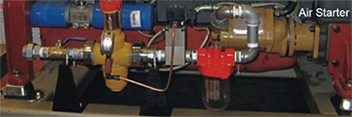

Comparaison d'un Démarreur à ressort et d'un Démarreur pneumatique
La structure et l'installation du démarreur à ressort sont beaucoup plus simples que celles d'un démarreur pneumatique. De plus, un réservoir à air compressé n'est pas nécessaire.

Paramètres de Démarreur à ressort

Démarreur à ressort DL		HD	HDP	SHD	HDP-2	HDC
		de type lourd	de type lourd	de type extra lourd	de type extra lourd 2	de type extra inversion
		1100	2100	3100	4100	5200
Bride de montage	SAE#	1,2&3	1,2&3	1,2&3	1,2&3	1,2&3
Cylindrée de moteur	Litres par cylindre & Nombre de cylindres maximum	1.4&6	1.7&6	2.5&6	2.1&6	1.4&6
			1.4&8	2.0&8	1.7&8
Couple de conduite	Nm	126	126	167	126	126
Couple de rembobinage maximum	Nm	100	100	100	100	100
Tours d'enroulement	/	2+8	2+11	2+15	2+13	2+8
Longueur A	mm	288	332	368	368	288
Diamètre B	mm	130	130	143	130	130
Diamètre C	mm	117	117	133	117	117

Note: Le démarreur à ressort est généralement équipé avec une appareil d'inter-verrouillage pour empêcher les défaillances.

Applications adéquates

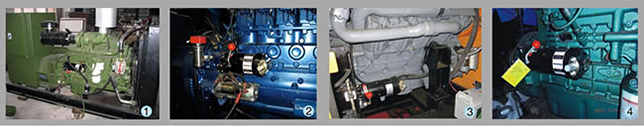

Numéro d'image	1	2	3	4
Modèle de moteur	Cummins B, C, L	Weichai 226B,WP6/4	Huachai F8L513/413, 1015	Yuchai YC6T/B, 4D/F
Modèle de démarreur	1100,2100,4100	1100,2100	2100,4100, 3100	1100,2100,3100
SAE#	1,2,3	1	1,2,3	1,2,3
Carter de volant	1 ou 2 alésage de démarreur	1 ou 2 alésage de démarreur	1 ou 2 alésage de démarreur	1 ou 2 alésage de démarreur

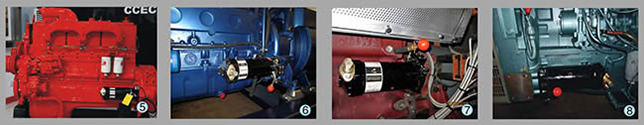

Numéro d'image	5	6	7	8
Modèle de moteur	Cummins NT	Weichai WD10, WD12	TBD234 V6, V8, V12	Hangzhou WD615/415
Modèle de démarreur	3100	2100,4100	2100,4100,	2100,4100
SAE#	3	1	1	1
Carter de volant	1 ou 2 alésage de démarreur	1 ou 2 alésage de démarreur	1 ou 2 alésage de démarreur	1 ou 2 alésage de démarreur

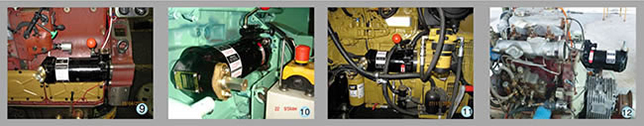

Numéro d'image	9	10	11	12
Modèle de moteur	Shangchai 6135, G128	VOLVO D7A	CAT C4.4	Changchai 380-485
Modèle de démarreur	2100,4100	1100	1100,2100	5200
SAE#	1	1	1	1
Carter de volant	1 ou 2 alésage de démarreur	1 ou 2 alésage de démarreur	1 ou 2 alésage de démarreur	1 ou 2 alésage de démarreur

Note:
1. L'orientation de la tête de broche du démarreur peut être ajustée selon le type du moteur.
2. Le nombre de vitesses du démarreur à ressort peut varier avec la couronne du volant du moteur pour le démarrage.
3. Selon la conception d'alésage simple ou double du carter du volant moteur, le démarreur à ressort peut être utilisé comme soutien pour le moteur électrique. Il sert aussi comme source de démarrage primaire ou secondaire lors d'une situation d'urgence.

Noms relatifs: Démarreur automobile, Système de démarrage de moteur, Démarreur manuel
